Линия продольной резки и линия поперечной резки: что делает каждая в цехе магнитопроводов

Две машины выполняют почти всю резку в цехе магнитопроводов трансформаторов, и их часто путают, потому что обе берут рулон анизотропной электротехнической стали и режут его. Разница — в направлении реза. Линия продольной резки режет вдоль полосы и даёт более узкие рулоны нужной ширины. Линия поперечной резки режет поперёк полосы и даёт готовые пластины. Одна готовит сырьё, другая делает детали.

Что делает линия продольной резки

Электротехническая сталь приходит с завода исходным рулоном шириной обычно около метра. А магнитопровод собирается из пластин нескольких разных ширин — по одной на каждую ступень стержня и ярма. Линия продольной резки разматывает исходный рулон, пропускает его через пары дисковых ножей, выставленных на нужные ширины, и сматывает получившиеся полосы в отдельные узкие рулоны. За один проход можно получить несколько ширин сразу, поэтому программу продольной резки планируют так, чтобы использовать как можно больше ширины исходного рулона и оставить минимум кромки.

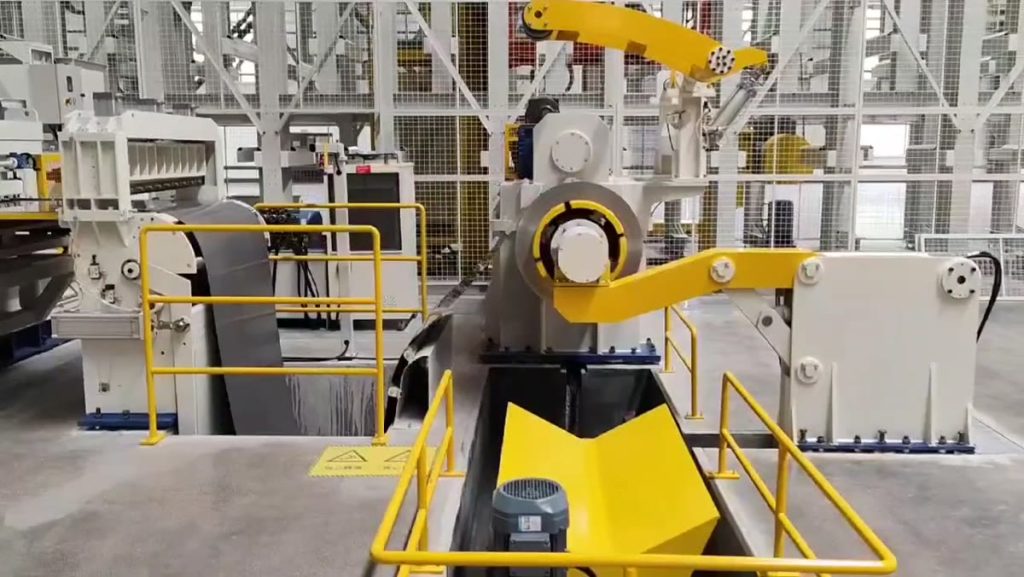

Требования к качеству на линии продольной резки — качество кромки и точность ширины. Рваная кромка или заусенец на полосе становятся кромкой каждой пластины, нарезанной из неё, а ошибка ширины переходит прямо в размеры магнитопровода. На линиях продольной резки SRZJ SREE ножевые валы закалены до HRC 50–59 с торцевым биением не более 0,005 мм — это и держит рез чистым по всей ширине полосы. На линии одиннадцать пар ножей, достаточно для десяти полос за проход, минимальная ширина полосы 40 мм, скорость до 120 м/мин, точность ширины ±0,1 мм.

Что делает линия поперечной резки

Линия поперечной резки берёт по одной распущенной полосе и режет её на пластины: подаёт полосу на запрограммированную длину, пробивает V-образный вырез и отверстия, если они есть, режет концы под 45° или 90° и сбрасывает готовую пластину на стол укладки. Программа одного магнитопровода содержит все формы и длины пластин, включая небольшие шаги длины конструкции step-lap. Как работает линия поперечной резки разбирает узлы по одному.

Требования к качеству здесь снова другие: точность длины и угла реза, высота заусенца на кромке реза и повторяемость от первой пластины партии до последней. Скорости выше, чем на линии продольной резки, — номинально до 210 м/мин на стандартной линии, потому что полоса уже, а резы короткие.

Рядом

Нужны ли каждому цеху обе?

Нет. Вопрос в том, покупаете ли вы исходные рулоны или распущенную полосу.

Покупка исходных рулонов и собственная продольная резка дают контроль над ширинами и сроками, позволяют реагировать на новую конструкцию магнитопровода, не дожидаясь сервисного центра, и обычно снижают цену материала за тонну. Цена — линия продольной резки, площадь под склады рулонов и полос и работа по планированию хороших программ раскроя. Это обычно оправдано, когда месячный объём достаточно велик, чтобы линия работала регулярно, или когда набор ширин полос часто меняется.

Покупка распущенной полосы у металлургического завода или сервисного центра убирает из цеха линию продольной резки и её склад. За услугу вы платите в цене полосы и сроками и зависите от качества кромки поставщика. Многие заводы распределительных трансформаторов начинают так — с одной линией поперечной резки, а продольную резку добавляют позже, по мере роста объёма.

Как связаны две линии

В цехе, где есть обе линии, распущенные рулоны идут с линии продольной резки на склад полос, а линия поперечной резки берёт с этого склада. Склад может быть участком пола с ложементами и погрузчиком или, в автоматизированном цехе, стеллажом с челноком, который подаёт следующий рулон к голове разматывателя. Поскольку у линии поперечной резки от двух до четырёх голов разматывателя, следующую ширину можно заправить, пока работает текущая, — это и позволяет линии резать без простоя между сменами программ. Планировка цеха магнитопроводов трансформаторов показывает весь поток от рулона до готового магнитопровода, включая автоматизированный вариант.

О материале

Наши линии продольной резки поставлялись для анизотропной (CRGO) электротехнической стали, из которой собирают шихтованные магнитопроводы трансформаторов. Если ваша задача — изотропная сталь для пластин электродвигателей, при запросе укажите марку и толщину: настройка ножей и контроль натяжения задаются под материал, и мы подтвердим, под что можно построить линию.

Частые вопросы

Может ли линия поперечной резки ещё и распускать полосу?

Нет. У линии поперечной резки нет ножевых валов, и ширину полосы она изменить не может. Она режет полосу той ширины, которая заправлена в разматыватель.

Сколько полос режет линия продольной резки за один проход?

На линиях SREE SRZJ стоит одиннадцать пар ножей — до десяти полос за проход в зависимости от ширин.

Какую самую узкую полосу может дать линия продольной резки?

40 мм на линиях SRZJ. Более узкие полосы возможны по запросу, но влияют на намотку, и это стоит обсудить до составления требований.

Какую линию покупать первой?

Линию поперечной резки, работающую на покупной распущенной полосе. Линию продольной резки добавляйте, когда это оправдывают объём или разнообразие ширин.
