Линии резки и шихтовки: когда имеет смысл объединять резку и шихтовку в одной машине
Линия резки и шихтовки режет пластины и собирает магнитопровод в одной машине, поэтому пластины никто не перекладывает. Что это даёт, чем приходится платить в гибкости и как это сравнивается с линией резки, питающей отдельную шихтовочную линию.
В обычном цехе магнитопроводов линия поперечной резки и шихтовка разделены: пластины сходят с линии на столы, ждут в буфере и собираются в магнитопроводы в другом месте — вручную или машиной. Совмещённая линия резки и шихтовки убирает этот разрыв. Ножницы сбрасывают каждую пластину на передачу, и роботы кладут её прямо в собираемый магнитопровод. Пластину не складывают на стол, не возят погрузчиком, не пересортировывают. Для магнитопроводов своего размерного ряда это самый короткий путь от полосы до магнитопровода.
Как работает совмещённая линия

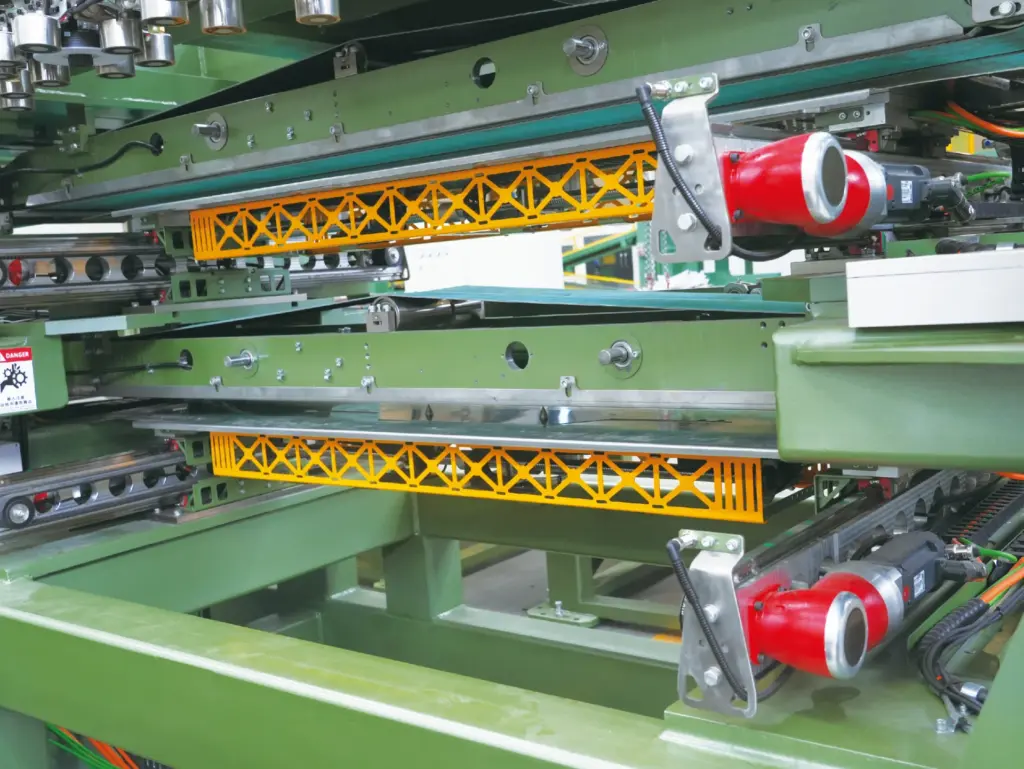

Режущая половина линии SRJD — высокоскоростная линия поперечной резки: разматыватель, сервоподача, станция V-образного выреза и ножницы косого реза, работающие непрерывно. Шихтующая половина — пара роботов с захватами для пластин и шихтовочная станция. Каждая отрезанная пластина транспортируется в позицию захвата, робот берёт её и кладёт на магнитопровод в запрограммированное место, следом идёт следующая. Два робота работают параллельно, и линия собирает два магнитопровода одновременно, чтобы ни один робот не ждал ножниц.
Поскольку последовательность шихтовки входит в программу резки, линия режет пластины в порядке сборки, а не по формам. Стержень, ярмо, стержень, ярмо — с вариантами длин step-lap по порядку: ножницы режут ровно то, что магнитопроводу нужно следующим. Поэтому же совмещённой линии нужна только одна станция V-образного выреза: последовательность в линии никогда не требует двух геометрий выреза за один проход.
Что она даёт
- Нет перемещения пластин. Главный источник гнутых и поцарапанных пластин в цехе — перемещение между линией и столом шихтовки — исчезает.
- Нет буфера пластин. Нарезанные пакеты не ждут сборки, поэтому не нужны ни площадь, ни незавершённое производство, которые означает буфер.
- Меньше людей на магнитопровод. Ручная шихтовка — самый трудоёмкий этап производства магнитопроводов; совмещённая линия заменяет её для каждого магнитопровода в своём ряду.
- Стабильная шихтовка. Укладка роботом повторяема так, как ручная шихтовка — особенно от смены к смене — не бывает; зазоры в стыках и выравнивание пакета получаются одинаковыми на каждом магнитопроводе.
Чем за это платишь
- Связанная производительность. Режущая половина может работать только с той скоростью, с какой шихтующая успевает класть пластины. Производительность линии — это темп шихтовки, а не темп резки.
- Размерный ряд. Роботы, захваты и шихтовочная станция рассчитаны на определённый диапазон ширин и длин пластин. Магнитопроводам за его пределами, особенно крупных силовых трансформаторов, нужны отдельная линия резки и более крупная шихтовочная машина.
- Один тип магнитопровода за раз. Поскольку линия собирает магнитопроводы, а не пакеты, она идёт по программе магнитопровод за магнитопроводом. Заводу, который режет пакеты впрок под несколько типов магнитопроводов, придётся планировать иначе.
SRJD400-224G в цифрах
| Параметр | Значение |
|---|---|
| Толщина полосы | от 0,18 до 0,30 мм |
| Ширина полосы | от 60 до 440 мм |
| Длина пластины | от 400 до 1 800 мм |
| Скорость подачи | 210 м/мин |
| Допуск по длине | ±0,15 мм на 1200 мм |
| Высота заусенца | менее 0,02 мм |
| Шихтовка | Два робота, два магнитопровода параллельно; трёхстержневые конструкции и E+I |
| Установленная мощность | около 95 кВт |
Полная спецификация и видео линии в работе — на странице совмещённой линии резки и шихтовки .
Альтернатива: линия резки плюс шихтовочная линия
Для магнитопроводов за пределами ряда совмещённой линии или для заводов, которые хотят развязать резку и шихтовку, обычная схема — линия поперечной резки, питающая через буфер отдельную шихтовочная линия Эту задачу решают наши шихтовочные линии SRDZ: SRDZ1500 работает с пластинами шириной 50–300 мм и длиной 600–1500 мм, около 30 000 пластин за восьмичасовую смену, а SRDZ2200 — с пластинами длиной до 2200 мм, 4000–6000 пластин в час при зазорах в стыках не более 0,3 мм.
Раздельная схема позволяет линии резки работать в своём темпе, одной линии резки питать больше одной шихтовочной станции и покрывает более крупные магнитопроводы. Ей нужны буфер и перемещение, которых избегает совмещённая линия, а в автоматизированном цехе это штабелёр и склад; см. планировка цеха магнитопроводов.
Что выбрать
| Выбирайте совмещённую линию резки и шихтовки, если | Выбирайте линию резки плюс шихтовочную линию, если |
|---|---|
| Ваши магнитопроводы размера распределительных трансформаторов — в пределах примерно 440 мм ширины полосы и 1,8 м длины пластины | Вы делаете более крупные магнитопроводы или широкий ряд от малых до больших |
| Ваши главные затраты — повреждения при перемещении и труд на шихтовке | Производительность резки не должна ограничиваться темпом шихтовки |
| Вам нужна минимальная площадь на выпускаемый магнитопровод | Одна линия резки должна питать несколько мест шихтовки |
| Типы магнитопроводов идут разумными партиями | Вы режете пакеты впрок под много типов магнитопроводов |
Частые вопросы
Шихтует ли совмещённая линия магнитопроводы step-lap?
Да. Длины step-lap и последовательность шихтовки входят в программу, и роботы кладут каждую пластину в запрограммированное место.
Что будет, если остановится робот?
Вместе с ним остановится линия: резка и шихтовка — один процесс. Это та самая связанность, о которой говорилось выше, и причина, по которой линию комплектуют двумя роботами, работающими параллельно.
Может ли совмещённая линия резать без шихтовки?
Она спроектирована как один процесс — резка сразу в магнитопровод. Если вам регулярно нужны и отдельные пакеты пластин, лучший инструмент — отдельная линия резки, и многие заводы держат такую рядом с совмещённой.
Подбираете линию для своего цеха магнитопроводов?
Пришлите ширину полос, толщину и месячный объём в тоннах. Вы получите предложение по линии с раскладкой ножей и планировкой, или сначала сузьте выбор серии с помощью онлайн-подбора.
